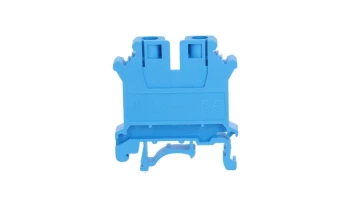

Złącze śrubowe 6 mm², CBI06
Dane techniczne
Maksymalny prąd [A]
53
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Liczba poziomów
1
Wymagana płytka zamykająca
Tak
Stopień zanieczyszczenia
3
Tabliczka ostrzegawcza
PRP/7/G
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Certyfikat ATEX
Tak
Liczba zacisków na poziom
2
Maksymalna wartość momentu obrotowego dokręcania [Nm]
1,4
Znamionowe napięcie udarowe [kV]
12
Standardowa wartość momentu obrotowego dokręcania [Nm]
0,8
Zakres temperatury pracy [°C]
-40..100
Pozycja połączenia
Z boku/boczny
Mostek 250 mm
PTC/6/00
Przekrój znamionowy przewodu [mm²]
6
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²]
0,2..10
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²]
0,2..6
Przekrój przyłączanego przewodu jednodrutowego [mm²]
0,2..10
Przekrój przyłączanego przewodu wielożyłowego [mm²]
0,2..10
Prąd znamionowy po zamontowaniu mostka [A]
41
Gauge
A5
Mostek 10-polowy
PTC/6/10
Mostek 2-polowy
PTC/6/02
Mostek 5-polowy
PTC/6/05
Szerokość/rozmiar rastra [mm]
8
Mostek 3-polowy
PTC/6/03
Płytka działowa
DFU/4
Długość odizolowania [mm]
10
Kolor
Niebieski
Ilość sztuk w opakowaniu
100
AWG
20 - 8
Płytka końcowa
CBC.2/10/PT(Ex)i
Wysokość przy najniższym sposobie montażu [mm]
52
Długość [mm]
44
Szerokość [mm]
8
Prąd znamionowy In [A]
64
Typ złącza
Pojedyncze
Certyfikaty
UL, CE
CN
85369010
Sposób montażu
Szyna montażowa DIN TH-35 mm
Napięcie znamionowe [V]
1000
